一、对症下药，采取积极的防护措施

 1、古典灰麻的产地，一年之中温差较大（-15℃—38℃），加工防护和施工条件受气温的影响，特别是进入冬季，厂家无法做防护，要解决石材含水超标的问题，可以在施工现场采用升温烘干法（升温至30℃—35℃）来避免因含水量过高，导致的水斑、锈黄现象的发生；

2、石材在清洗时，避免使用含酸性的清洁水清洗，因为酸性物质容易溶解石材含铁矿物，再进一步与水分、空气中氧气反应而造成锈黄；

3、石材在安装时，进行养护工作，预防水分侵入石材，以避免含铁矿物与水分、空气中的氧气进行氧化反应而造成锈黄；

4、石材在安装时，慎重对待地面预埋铁件的接触处理，避免铁件生锈以及包装纸箱、油性液体等带色的物品扩散渗透至石材表面形成锈黄。

二、科学操作，掌握有效的养护方法

1、灰麻加工防锈，可用药剂，在灰麻表面涂刷1-2次，待有效除去黄锈斑后，用中性水清洗干净石材，用量：30-40m2/公升；

2、放置烘干房烘干水份，取出石材等待其回温至5-40℃之间；

 3、使用防护剂对其进行六面处理防护，且不得少于正面2次，侧、反面3次。一般自然温度在28℃以上和湿度在10度左右，每次间隔时间不少于20分钟；

 4、以干净棉布擦拭残余养护剂，避免残余养护剂硬化；

 5、静置保养效果8小时能达到良好，24小时至一周效果更佳。用量：20-30m2/公升。

 6、奈斯全能晶面膏由多种进口纳米微粒子组成，通用性极强。适用于大理石、花岗岩、水磨石、人造石、抛光砖等翻新及日常护理。

四、铺贴操作要点

 1、铺贴前按照石材自身的大、小花和工程使用的不同部位进行集中挑选、分类。平整度高底误差大于0.3mm，几何尺寸大于0.8mm坚决不能用；

 2、实行“样板引路”，满足大面积施工面的技术、质量要求；

3、正式铺贴前在做好防水的石材底面，涂一层加拿大420黏结剂，解决灰麻防护剂与水泥浆结合作用，以防止空鼓；

 4、施工现场切割、开孔，要保持干切。如果水切，必须烘干防护后再施工。对切割部位可采用防护剂三次，以防渗水而引起局部泛水吐黄。

5、严格执行质量三检制度，尤其是自检，发现问题及时纠正、调整。

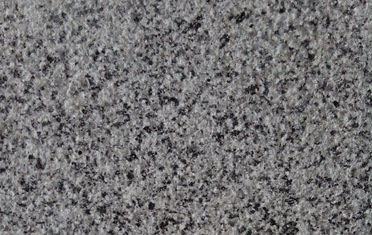

古典灰麻属于沉积岩石材，其颜色沉稳较适用于大型公共空间的地面装饰，过去其他公司在铺贴古典灰麻过程中，由于对它的内在性能掌握不够，因此施工中出现了这样那样的问题。针对产生的这些反常现象，我公司在坚持创新思维，组织科技攻关，敢于向科技难题挑战，在追求效果的实践中摸索，终于找到了古典灰麻病变的成因，采取了科学的防护措施和养护方法，掌握了古典灰麻的病变成因及解决方法。

三、攻关试验，找准“古典灰麻”病变成因

经过多年的施工经验及实际施工我公司总结出古典灰麻如下病变原因：

 1、锈黄。一是原发性锈黄。因石材内部通常存在铁矿物（碳酸铁、硫化铁、铁矽盐酸矿物等），通常含铁矿物以铁矽盐酸矿物较稳定，硫化铁最不稳定。因此，不稳定的硫化铁可以说是石材表面锈黄污染的最大成因。此外，黑云母虽较硫化铁稳定，但长期在酸与水的作用下，亦会发生氧化生锈而成褐铁矿，污染石材形成锈黄；二是石材加工过程中处理不当产生的锈黄。原石以钢砂拉锯加工切割时，石材表面因残余钢砂未清理干净，水气作用后，形成锈斑或者是石材切割后酸洗，残留酸物质造成石材含铁矿物加速氧化所致；三是配件生锈导致的生锈。石材在湿铺安装时碰到铁配件生锈而扩散至石材表面锈黄。

 2、水斑。水斑是石材表面湿润含水，使得石材表面产生整体或部分暗沉的现象。石材发生水斑的原因，大致分为两类，第一类属于中性水分的吸收，原因如下：由于石材是多孔性的物质，当雨水、清洗地面的水以毛细原理从石材正面渗入，会使得石材表面产生暗沉的现象。这种水斑通常是暂时性的，只要保持干燥，水分就能自然挥发排除，恢复石材原有的外观。另一种造成石材病变的水斑，则会造成石材具体的伤害，其成因与石材湿式施工法或湿式加强施工法铺贴安装时的不当施工有关，其原因如下：水泥是石材湿贴安装最常用的黏结材料，其含有大量的氧化钙、氧化铝及氧化铁，其中氧化钙约占水泥产物体积的20%，它易溶于水。在湿式安装黏结石材时，若水泥中的氧化钙未完全水溶，则强碱性的氧化钙会残留在石材背填的砂浆中，若石材安装于靠近水源之处或是施工时水泥砂浆水灰比过高（易造成氧化钙反应不完全），过量的水将氢氧化钙溶解出来，以毛细原理渗透到石材表面，随后再与空气中的二氧化碳反应形成碳酸钙。此时，由于碳酸钙易潮解而吸附大量的结晶水，将造成石材表面湿润含水，使得石材表面整体或部分产生暗沉的现象。
